洩爆窗系統設計 EXPLOSION VENTS

洩爆窗須符合FM要求製作、送審和安裝，以達到業主及其保險公司的要求。
1.板的重量不得超過14.6kg/m2。
2.洩爆窗使用材質需注意不得造成散彈效應。
3.洩爆窗須抗負風壓46m/s，並出具結構計算證明。
4.洩爆開口面積必須保證滿足FM或NFPA計算公式方予認可。
5.為保證建成後的使用安全，應明確標示已安裝結束的洩爆牆板範圍。
6.設計應經註冊結構師審核批准。 　
(摘錄自 MARSH美商達信保險 閻治中 先生文稿) 　

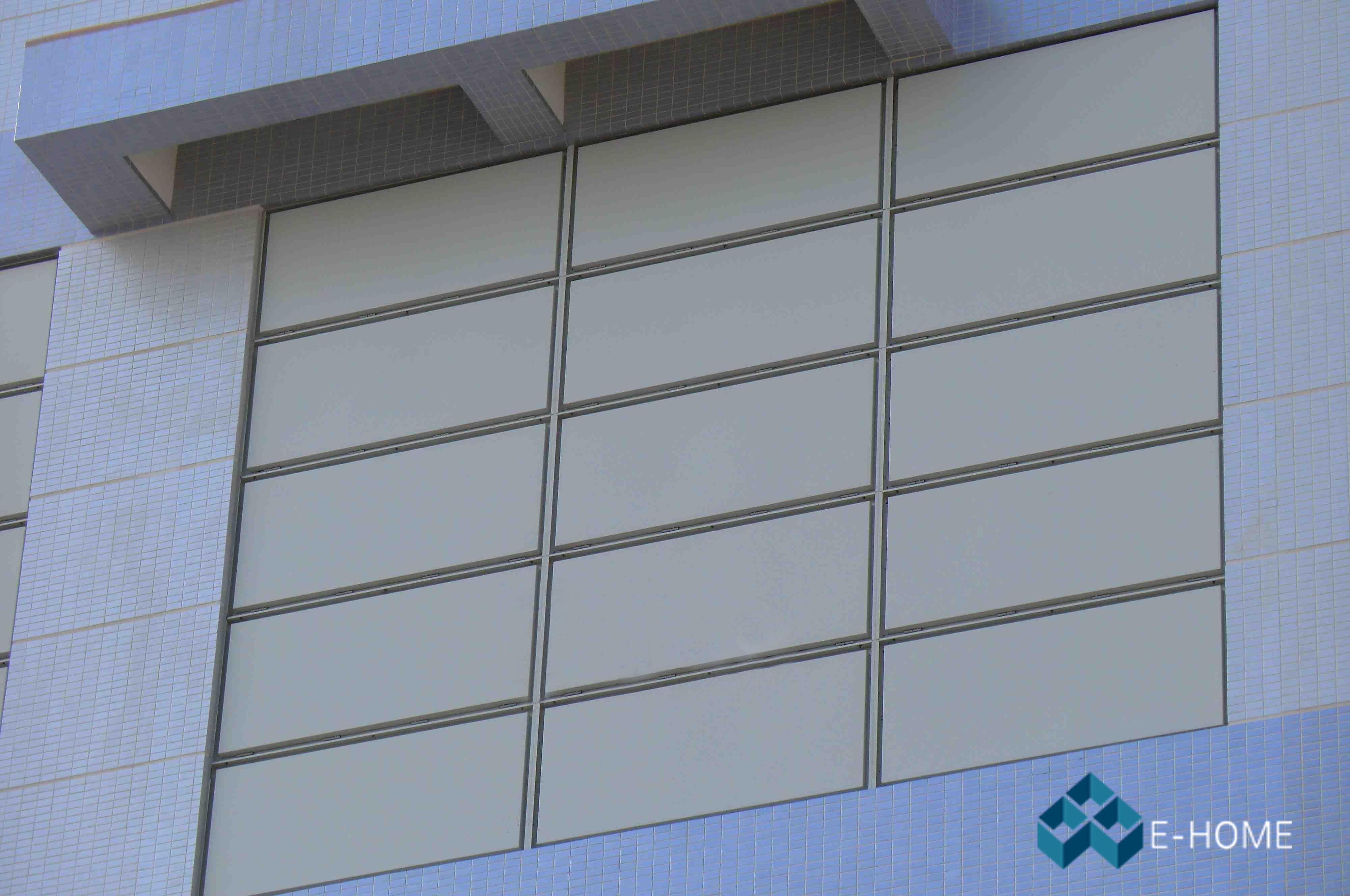

神隆製藥洩爆窗

洩爆面積計算: 洩放面積的估算在洩爆設計是很重要的部份，需利用物質的最大爆炸壓力（Pmax），
最大壓力上升速率（dP/dt）max，依Cubic Law立方定律計算物質的爆炸等級，並依容器體積及所要求
洩爆後殘餘的最大壓力(Pred) max與殘餘最大壓力上升速率[（dP/dt）red] max來進行洩放面積的估算。
其估算方法可參考NFPA 68規範計算而得。

　

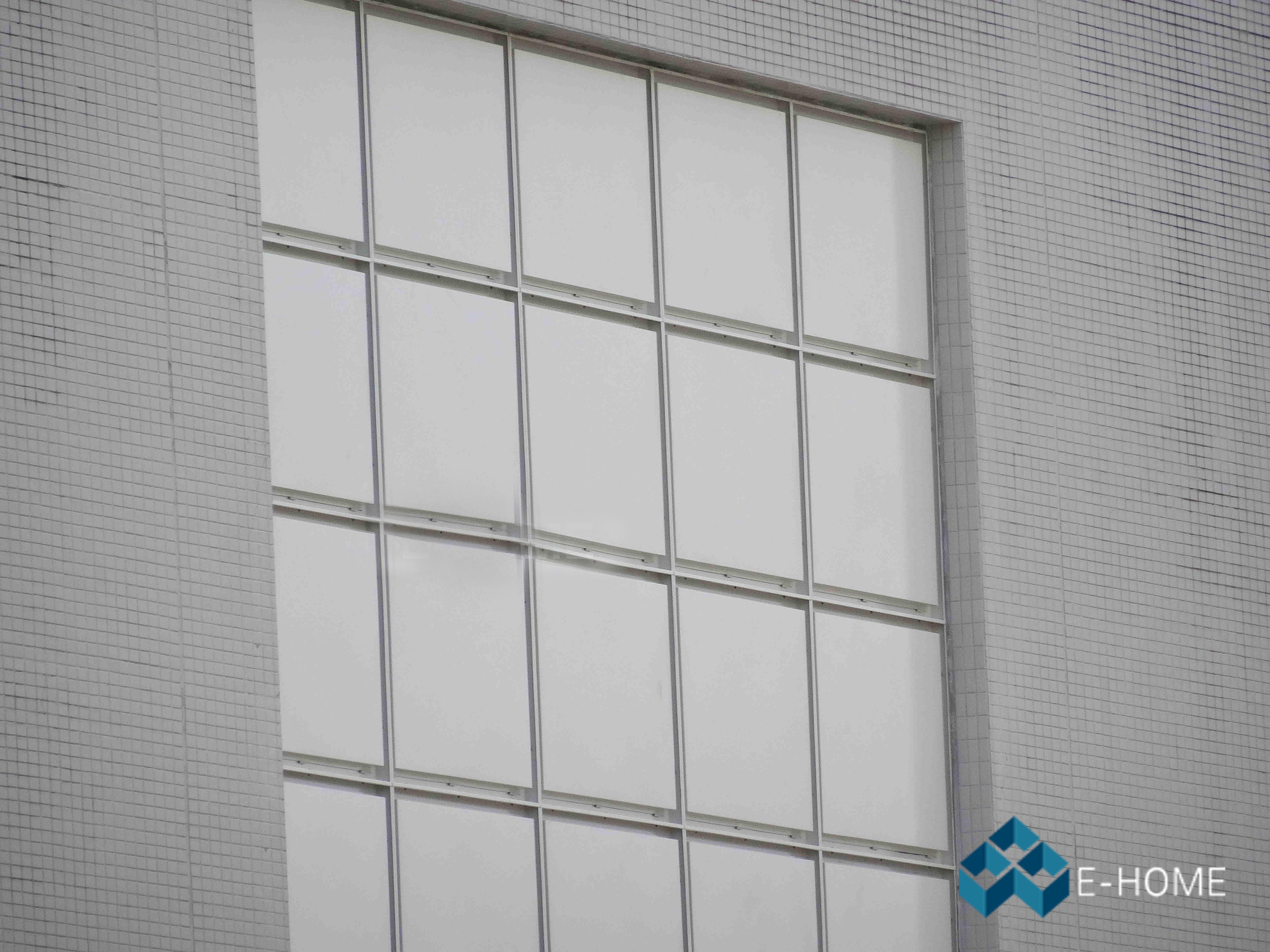

台積電12P5洩爆窗

常見國內錯誤設計:

1.以為有開洩爆口就好，未依照FM或NFPA計算開窗面積。
2.雖然開窗面積夠大，卻採用了不當之結構或封板，會大大降低洩爆功能，或於爆炸發生時，形成散彈效果，
　反而增加危害。
3.隨隨便便找個結構計算師來計算，往往於科管局或保險公司審察時，提不出具體說明。
4.外牆上如遇機具或人員進出開口，此開口不得計入洩爆面積計算，如有洩爆面積不足時，本公司另有系統
　可克服此一難題。
5.偶見某家廠商以防火門平推鎖，當作洩爆啟動機制，認為爆炸發生時能將平推鎖推開，這也是忽略了爆炸
　發生原理，與爆炸壓力組成結構的錯誤觀念造成。
6.某上市電子公司在94年新建中科廠房，以外牆金屬複合板 做為洩爆口，不但其外牆洩爆壓力無經過認證，
　還在外牆內側做起一道單面隔間牆，類似此種洩爆設計，皆是徒具形式的錯誤工法。
