防爆門系統設計

您買對防爆門了嗎?

市售的防爆門千百款,美侖美奐的看的目不暇給,論價格也有高有低,到底該如何選擇一樘適合自己的防爆門呢?今天讓防爆專家來告訴您~交給專業之前,自己也先做點防爆門功課吧.

一.先確定您要防防護的主要目的或項目是什麼?例如:歹徒,火災,防室內爆炸還是防室外爆炸,爆炸物品是什麼?有需要防爆彈嗎?防火您需要幾小時?防爆您需要達到多少耐壓?防歹徒,您需要達到哪一類防護?沒有錯,就是要想這麼多,否則您買到的只是一樘很漂亮,很貴,感覺很厚重紮實的鐵門,他未必是所謂的防爆門.

二.先談防歹徒,如果只是預防闖空門的歹徒,那麼重點就在防破壞,防解鎖,防敲開.如果是要預防有備而來的歹徒,除了上面三點之外,加上防彈,防爆炸.

三.再來談化工廠爆炸,如果您是化工廠,或是高科技廠房要用的防爆門,當然等級不同,開出的規格也會不同,化工廠與高科技廠的爆炸,是絕對具有危險性與殺傷力的,最重要的是他需要兼顧損害防阻,需要整體建築一併考量.而不是只設計一樘防爆門就好,他必須有防爆牆,有洩爆口或洩爆窗,可能用到洩爆屋頂,或是洩爆百葉,這類場所需要知道存放物品是什麼?因為整體設計會不同.

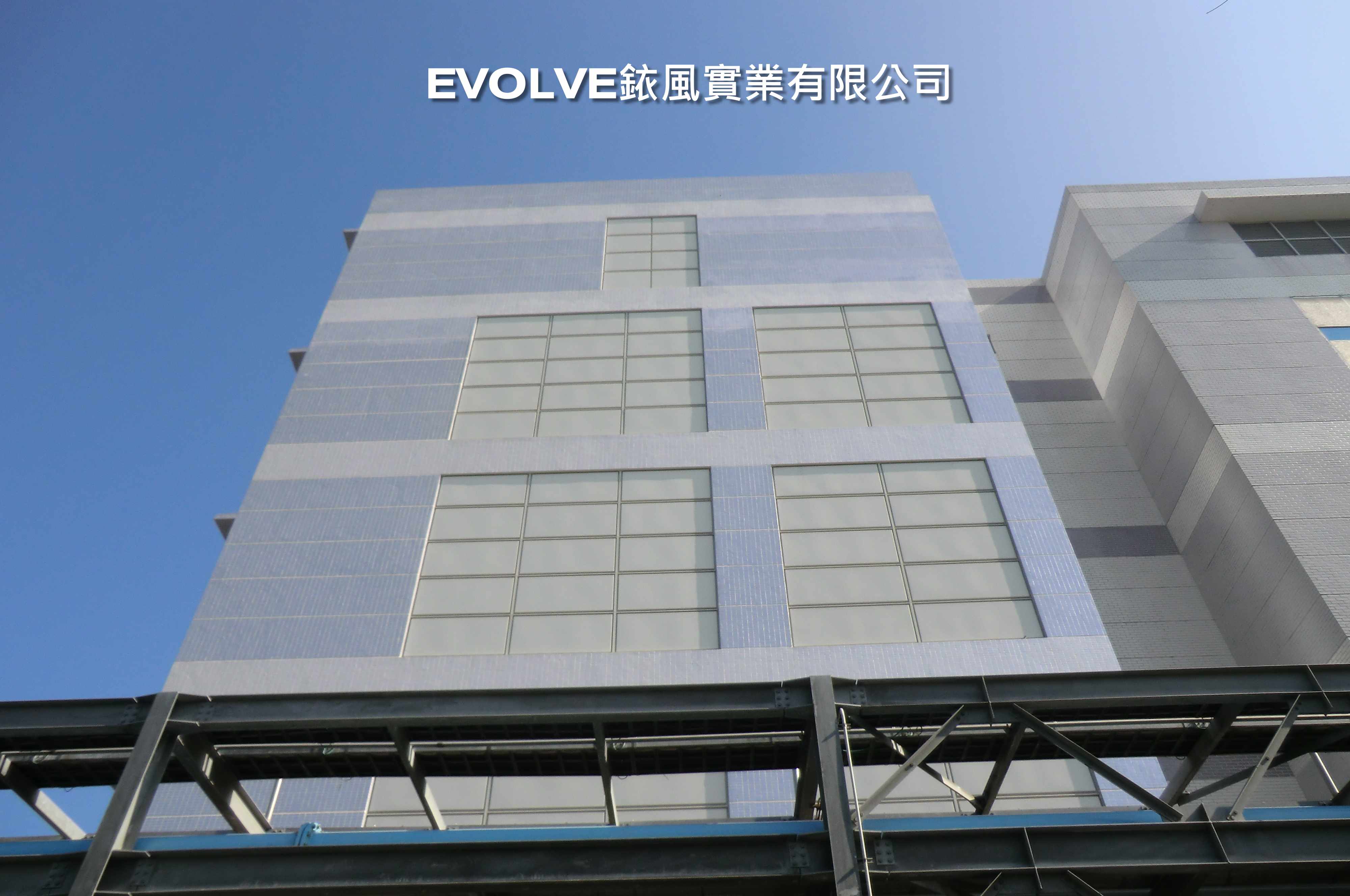

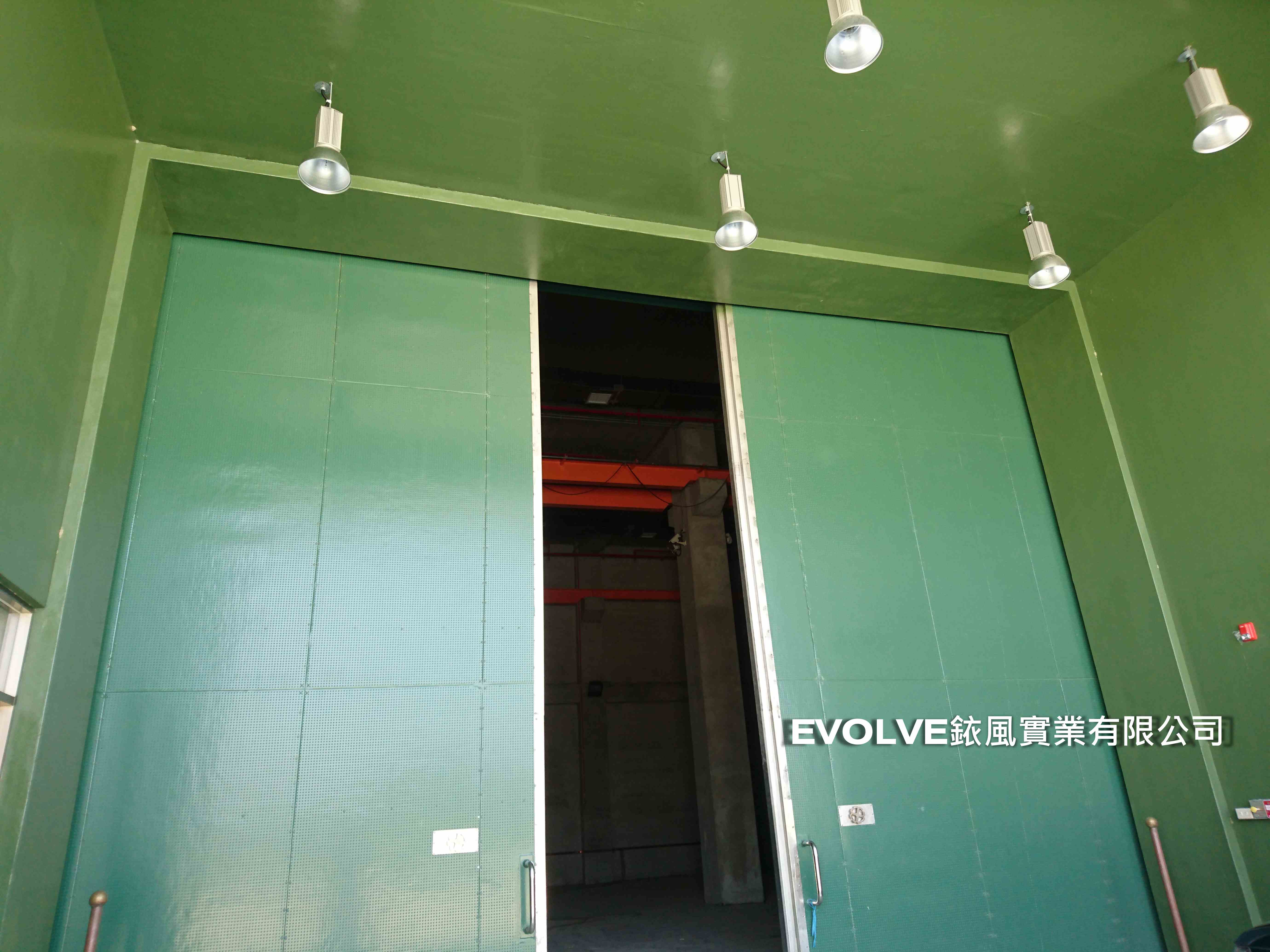

四.彈藥庫的防爆門,彈藥庫的防爆門,等級又比化工廠更高了,而且常常做到超大尺寸防爆門,這必須同時考量到未來的使用性,維修度,以及存放內容物,還有防外部攻擊爆炸,還是防內部物品爆炸而波及外部,當然做好都在設計階段就先考慮進來,否則後面修繕都是大工程了.

五.良莠不齊的假報告充斥市場,雖然您已經很用心的規劃了自己要的防爆門,但市場上有少數不肖防爆門廠商自己變更報告內容,或是用非正式防爆門報告書,或是用與實品完全不合的防爆門報告書來混淆,這部分一定要在發包前做好審查的工作,千萬不要被廠商蒙騙,或是因為工期很趕就忽略了,畢竟您也是花了大錢買來的防爆門.

撰文:銥風實業有限公司 總經理 張文明02-29221800


防爆門


防爆區劃之進出口需裝設防火防爆門。相關規定如下：
• Doors in pressure-resistant walls should be arranged as follows:
• They should be normally closed and should close automatically. Personnel doors should be
  equipped with door closers or spring hinges. Vehicle doors should be equipped with power
  operators. Electrical power operators should be suitable for their environment (Electrical Equipment
  in Hazardous (Classified) Locations).
• All doors should be capable of resisting the same overpressures as the wall. The door manufacturer
  should provide test data or calculations to substantiate the adequacy of the door. Permanent
  deformation under design loading is acceptable as long as the door stays in place to prevent the
  propagation of pressure, flames and projectiles.
• Whenever possible, and not in disagreement with local codes, personnel doors on pressure-
  resistant walls should open inward so that initial force pushes the door against the bar stop.
  The latch throw should be minimum 3⁄4 in. (19 mm) and the bar stop should be minimum 5⁄8 in.
  (16 mm) deep.
• Egress doors (doors opening out of the room and equipped with panic bars) preferably should be
  installed at the ends of the exterior venting wall.
• When egress doors are required by local code on pressure resistant walls, the door and latch
  should be designed to withstand the same pressure as the wall without disengaging.
(摘錄自 怡安班陶氏 李清旭 先生文稿)





防爆門之耐壓設計需與耐爆牆之強度相等，且須出具相關試驗報告或結構計算書。

防爆門之開啟方向，以向爆炸方向開啟為正常設計，常見國內非專業廠商忽略此一重點，將成為防爆區劃上一個弱性開口，也使業主花了防爆預算，卻達不到防爆功能，如迫於現場使用非要將門向外開啟不可，本公司另有外開系統防爆門，可提供專案搭配。

防爆門之防火時效須達2小時，如遇特殊危險場所(化學防爆實驗室)可設計至防火4小時。

如為軍方防爆門,或彈藥庫防爆門,設計時須兼顧抗炸門及防彈門兩種功能,一般的科技廠用防火門是無法符合這種需求,需要經專業團隊評估設計較為妥當。

軍用之彈藥庫防爆門有別於一般廠房用之防爆門，所以對於防爆門之設計依據自然也不相同，需參照TM5-1300之防爆門相關要求規範來設計，如此才能使損害防阻之功效發揮出來，也讓這樘防爆門能發揮真正的功能。

遇有風管穿越防爆牆時,應加裝防爆風管及防爆閘門.以確保防爆區劃之功能性。

抗炸防彈防爆門的真義

撰文: 銥風實業有限公司 張文明

現今台灣市場上充斥著各型各樣的防爆門，實際上大家對於防爆門的定義極度模糊,遂造成諸多廠商有機會
魚目混珠，將防暴徒的門，也說是防爆門，很難破解開啟的門，也說是防爆門，究竟真正的防爆門是有哪些
功能呢？
1. 抗炸 - (能抵擋爆炸外力的破壞，須註明耐壓力數值，並經過公證單位實際驗證)
2. 防火 - (能作為防火區劃使用，須註明防火時效，並實際經過防火門試驗)
3 .防彈 - (防彈等級分五至六級，須經實際射擊通過)
具有上述功能的門，才算的上是一樘標準的防爆門。

防爆門

一.使用場所:
(a) 高科技廠化學物品區域
(b) 化學製藥廠之鍋爐區
(c) 軍事用地之彈藥庫區域,軍用防爆門
(d) 銀行機關之重要庫房
(e) 住宅用之避難區劃

二.抗炸防爆門之形式選配:
Blast Resistant Door Performance Requirements：
(a) 防爆門耐壓需求：___________Psi or __________Kn
　  Blast Resistance Door Requirements
(b) 防爆門防火時效：__________分鐘（min）
　  Fire Resistance Ratings
(c) 防火認證需求：□ CNS，□ BS，□ UL
　  Fire Resistance Ratings Approved
(d) 室內存放物品名稱：__________
　  Explosire Materials
(e) 防爆門受壓方向：□ 逆壓向開啟，□ 順壓向開啟
　  Blast Presaure Type (Seating) Unseating)

(f) 滑動橫拉門 Silding door：□ 電動，□ 半自動，□ 手動




三.防爆門之基本規格:

項 目 驗證單位 規範數值
　密度 　BS 874 　2471kg/m3
　熱傳導率 　ASTM C518 　0.129w/mk
　抗彎強度 　原廠試驗 　143N/mm2
　抗壓強度 　原廠試驗 　15000N
　耐衝擊性 　CNS 11277 　10kg 無龜裂
　彈性係數 　原廠試驗 　51000N/mm2
　防火門試驗120B 　CNS 11227 　防火120B
　防火門試驗240B 　BS 476 　防火240B
　防爆試驗 　中科院 　4Psi/10msec
　防彈試驗 　軍備局 　II-III 級未貫穿

四.應用相片:

美光科技防爆門


台積電15P6防爆門

五.防彈試驗:


六.防爆試驗:
目前市面上充斥的防爆門多半是引用結構計算來證明，但真正的防爆門除了結構計算之外，還需經過模擬爆炸試驗才行，因為結構計算是採用靜壓概念，但爆炸的發生是動壓現象，也就是爆炸壓力會隨著時間做改變，這是目前台灣的防爆門市場所遺漏的概念，所以兩者的概念是不同的，動壓的變化是以曲線來表示的。

2005年運用實務

12.29 - 簽訂奇美材料科技廠防爆門,洩爆窗工程合約.
10.15 - 簽訂奇美電子五廠防爆門,洩爆窗工程合約.

2006年運用實務

12.30 - 簽訂景碩科技清華廠防爆門工程合約.
12.12 - 簽訂奇美電子G六廠防爆門/洩爆窗工程合約.
11.20 - 簽訂奇美電子七廠防爆層間塞工程 合約.
11.16 - Evolve 取得經濟部智慧財產局商標註冊証號01236771
10.11 - 取得洩爆門中華民國專利證書M 299209.
10.11 - 取得無框型洩爆窗中華民國專利證書M 299202.
10.18 - 簽訂奇美電子七廠洩爆百葉工程.
10.05 - 簽訂奇美電子三廠防爆門維護合約.
07.30 - 簽訂高雄市三民區土地銀行防爆門工程合約.
07.01 - 取得洩爆窗中華民國專利證書M 293314.
06.07 - 簽訂旭美5002試驗工場防爆門工程合約.
06.01 - 配合陳澤修建築師事務所整體規劃,京和科技雲林廠防爆設計,並簽訂防爆門洩爆窗工程合約.
04.05 - 簽訂台中地方法院防爆門工程合約.
02.07 - 配合大同聯合建築師事務所,規劃奇美電子七廠防爆區設計,並簽訂防爆門洩爆窗工程合約.
01.24 - EVOLVE 防彈系統通過中華民國軍備局防彈試驗2-A級.
01.03 - 台達電子中壢一廠設計氫氣防爆實驗室,並簽訂防爆門,洩爆窗,防爆天花板,防爆地板工程合約.

2007年運用實務

12.25 - 簽訂南科台積電 十四P1廠防爆門工程合約.
12.11 - EVOLVE 防彈系統通過中華民國軍備局防彈試驗 3 級.
11.06 - 簽訂國軍北區金X結營區彈藥庫軍方防爆門工程.
11.05 - 簽訂國軍北區外X山營區彈藥庫軍方防爆門工程.
11.02 - 簽訂國軍北區武X坑營區彈藥庫軍方防爆門工程.
10.05 - 簽訂國軍第六軍團八德營區彈藥庫軍方防爆門工程.
09.21 - 簽訂台電龍門核四發電廠防火防彈門工程.
09.02 - 簽訂某外島軍事單位彈藥庫防爆抗炸門工程.
08.06 - 銥風事業集團喬遷至北縣永和市中和路431-1號1樓.
07.19 - EVOLVE 洩爆窗系統取得中華人民共和國專利證書ZL2006 2 0013680.9.
06.21 - 業主指定獨家議價,簽訂南科台積電 十四P3廠防爆牆工程合約.
04.28 - EVOLVE 軍方防爆門取得中科院炸藥爆炸耐壓模擬證書.
04.26 - 簽訂潤泰建設敦仁豪宅防爆門工程合約.
03.25 - EVOLVE 洩爆門系統取得中華人民共和國專利證書ZL2006 2 0012994.X.
02.26 - 單開防爆門 通過CNS11227 防火試驗 120B.
02.26 - 簽訂南科台積電 十四P3廠防爆門工程合約.
02.14 - 簽訂中科茂德科技 四廠防爆門,洩爆門工程合約.
01.24 - 防彈系統通過軍備局抗爆門試驗未貫穿.
01.23 - 雙開防爆門 通過CNS11227 防火試驗 120B.
01.12 - 單開防爆門 通過CNS11227 防火試驗 60B.

2008年運用實務

12.10 - 簽訂竹科全磊微機電防爆門工程合約.
10.20 - 簽訂宜蘭利澤園區旭泓光電防爆門工程合約.
10.17 - 簽訂中科后里園區旭能光電防爆門工程合約.
10.08 - 簽訂龍潭工業園區高強光電洩爆窗工程合約.
09.15 - 簽訂岡山工業區阿托科技防爆工程合約.

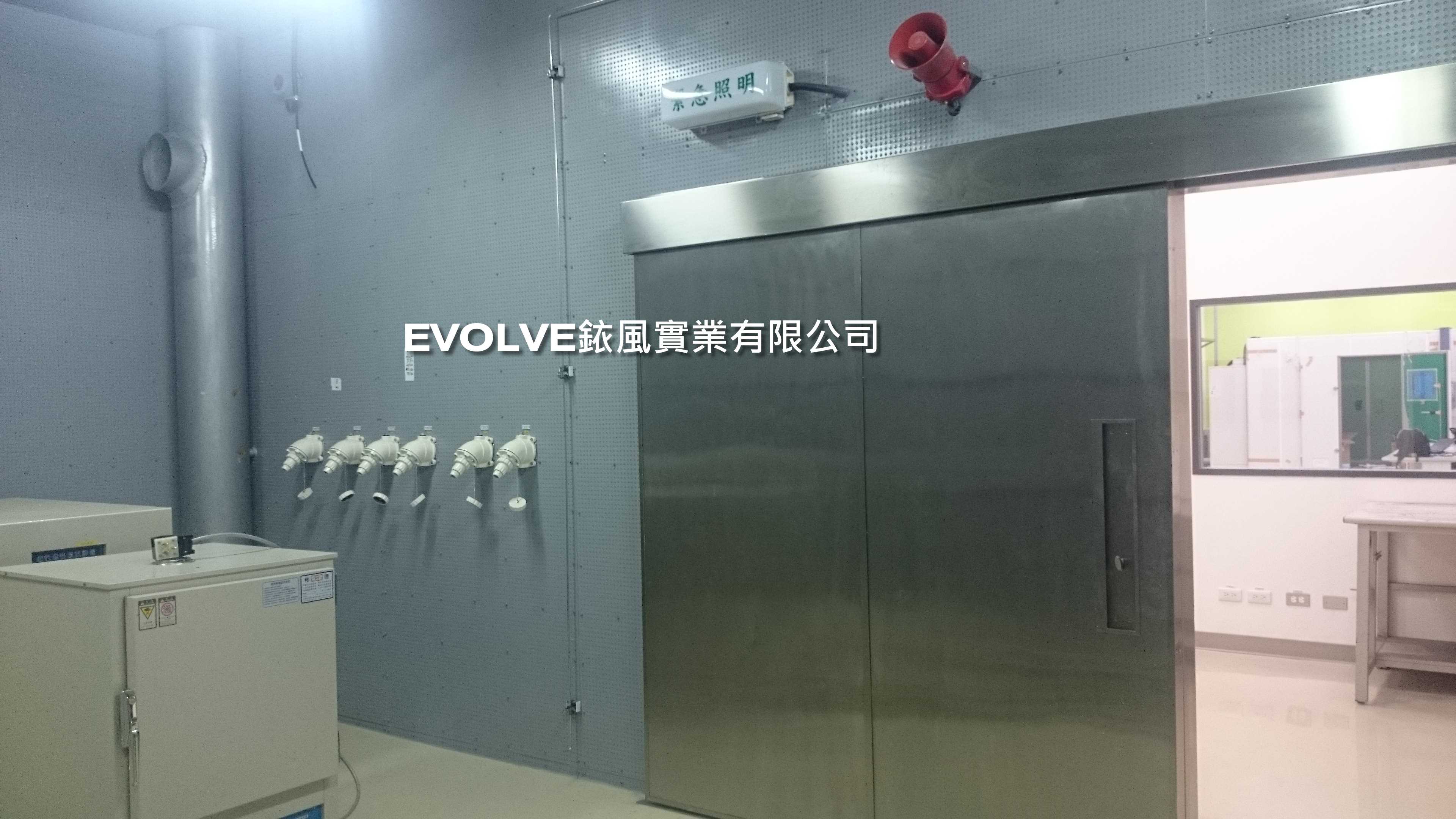

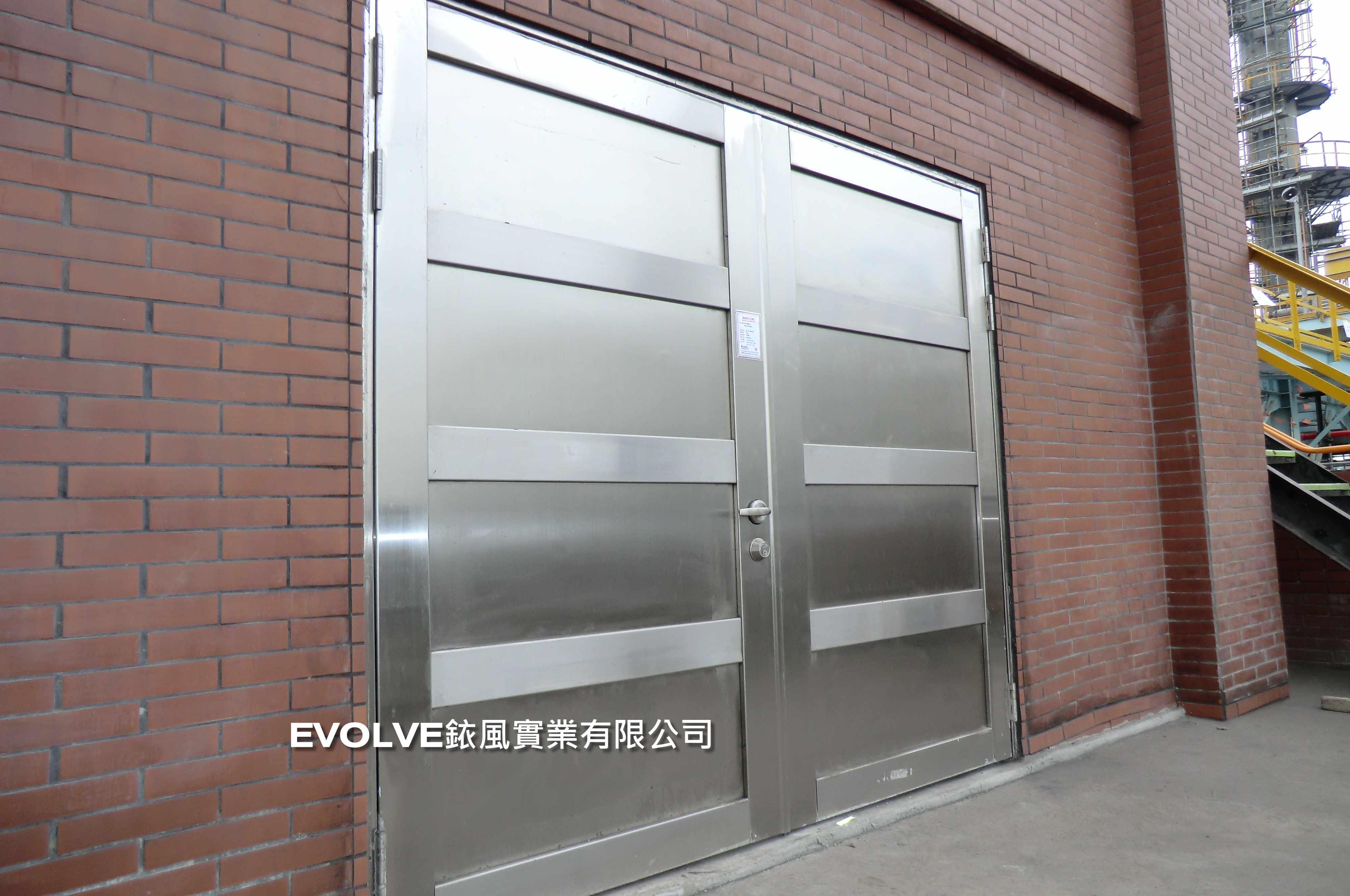

09.06 - 簽訂中油林園廠防爆門工程合約.
06.25 - 簽訂路科奇美電子八廠防爆層間塞工程合約.
06.18 - 簽訂竹科友達光電防爆門/防爆牆/防爆天花板工程合約.
06.16 - 簽訂樹谷奇美材料二廠防爆門工程合約.
05.19 - 簽訂竹南科群創光電二期洩爆窗工程合約.
04.14 - 簽訂竹科台積電12P4防爆門工程合約.
03.17 - 簽訂路科奇美電子八廠防爆門,洩爆門工程合約.
01.15 - 簽訂中壢王記汽車長生光電廠防爆門,洩爆門工程合約.



2009年運用實務

12.28 - 簽訂竹科台積電TSMC-12P5防爆門工程合約.
12.21 - 簽訂南科污水處理廠防爆門/洩爆窗工程合約.
12.16 - 簽訂國軍湖口S專案彈庫軍方重型防爆門工程合約.
11.12 - 簽訂平鎮全新光電防爆門/防爆牆/防爆天花板工程合約.
09.22 - EVOLVE 單扇防爆門 通過CNS11227 防火試驗 120A.
09.16 - EVOLVE 雙扇橫拉防火防爆門通過防爆抗炸檢測報告.
09.14 - EVOLVE 防爆防彈系統通過抗破片能量檢測報告.
08.24 - EVOLVE 防彈玻璃系統通過中華民國軍備局防彈試驗 3-A 級.
08.18 - EVOLVE 電動橫拉防爆門 通過CNS11227 防火試驗 120A.
08.02 - 簽訂弘榮光罩防爆門,洩爆窗工程合約.
07.03 - 簽訂國軍左營T專案軍用重型防爆門工程合約.
06.22 - 簽訂巴西駐台商務辦事處防彈窗工程合約.
06.18 - EVOLVE 防彈玻璃系統通過中華民國軍備局防彈試驗 2 級.
04.12 - 簽訂竹科隆達光電防爆門,洩爆窗工程合約.

2010年運用實務

10.15 - 通過防爆門鑑定6PSI,單扇電動橫拉不鏽鋼防爆門.
08.16 - 簽訂南科奇美C3 防爆牆工程合約.
08.01 - 簽訂高雄義大遊樂區防爆門工程合約.
07.28 - 簽訂南科晶元光電防爆門,洩爆窗工程合約.
07.21 - 簽訂觀音聯景光電防爆門,洩爆窗工程合約.
07.08 - 簽訂國軍台東 TP 專案超重型電動雙開軍用防爆門工程合約.
06.25 - 簽訂國軍金門 14 堡專案軍用防爆門工程合約.
06.25 - 簽訂國軍成功嶺常山專案軍用防爆閥門工程合約.
06.12 - 簽訂南科台積電 14P4 防爆門工程合約.
05.12 - 通過防火門試驗120A,雙扇重型電動防爆門 ( 附視窗 ).
05.09 - 通過防爆閘門鑑定9BAR,重型防爆閥.
04.16 - 通過防火門試驗120A,單扇不鏽鋼電動推開防爆門.
03.15 - 簽訂國軍湖口 SA 專案超重型電動雙開軍用防爆門工程合約.
02.24 - 通過防爆門鑑定1.5BAR,雙扇重型橫拉防爆門.
02.12 - 通過防爆牆鑑定6PSI,輕結構防爆牆.
01.25 - 簽訂國軍嘉義空軍固戟專案超重型軍用防爆門工程合約.

2011年運用實務

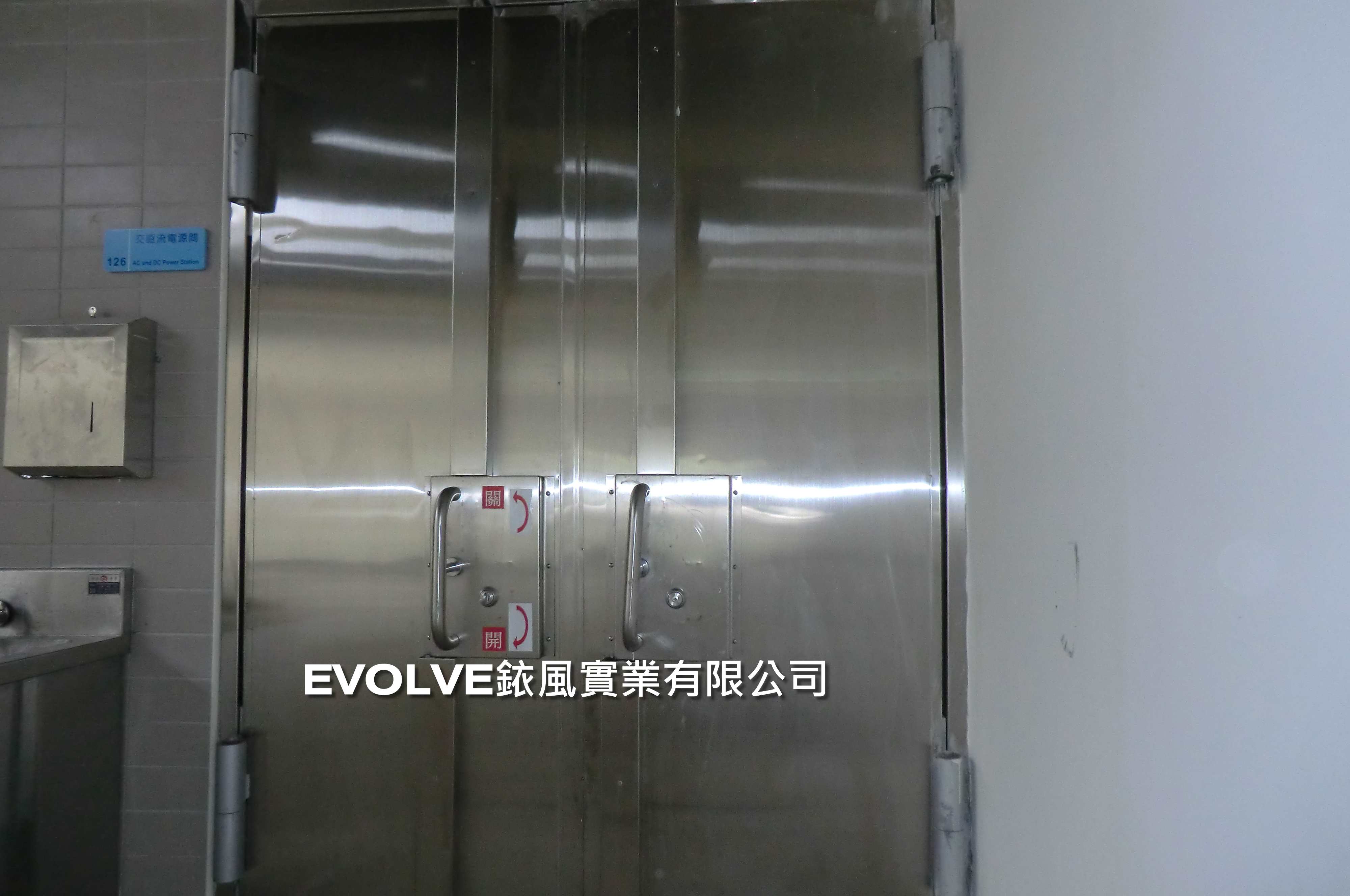

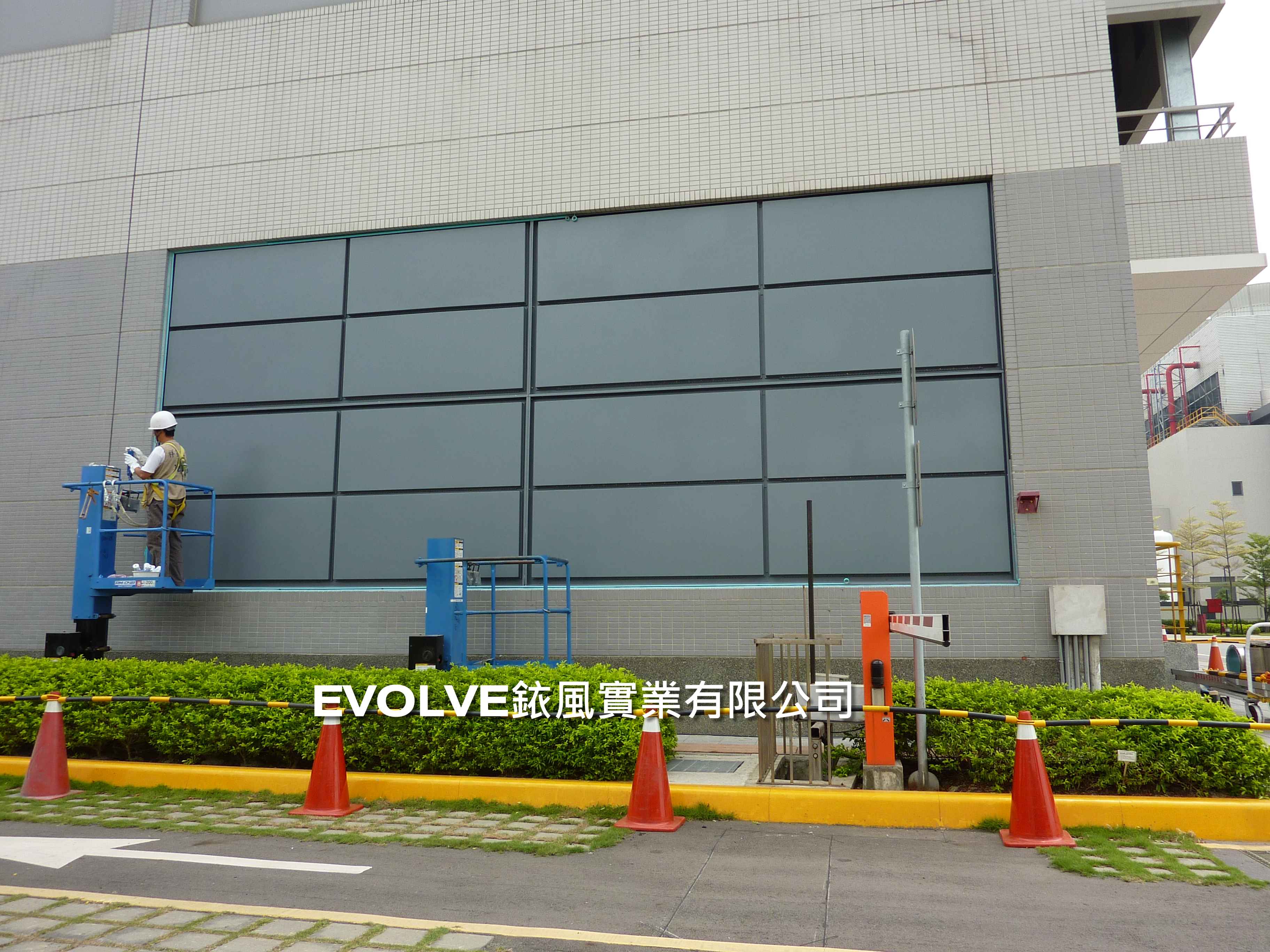

09.13 - 台積電12P4洩爆窗更換工程,執行洩爆壓力測試驗收OK.
09.08 - 全新光電洩爆窗新設工程,執行洩爆壓力測試驗收OK.
08.23 - 通過防爆門鑑定6PSI,台積電15P1雙扇外開防爆門.
08.20 - 通過防爆門鑑定6PSI,單扇推開不鏽鋼防爆門.
08.16 - 通過防爆門氣密試驗2級,雙扇不鏽鋼推開氣密防爆門.
08.09 - 通過防爆門鑑定6PSI,雙扇推開防爆門
07.23 - 過洩爆窗風雨試驗,烤漆鋼板氣密洩爆窗.
07.12 - 通過防爆門鑑定6PSI,單扇推開不鏽鋼防爆門.
07.12 - 通過防爆門鑑定6PSI,單扇電動橫拉不鏽鋼防爆門.
06.15 - 通過防爆門鑑定6PSI,單扇電動橫拉不鏽鋼防爆門.
06.03 - 通過防爆門氣密試驗2級,單扇推開氣密防爆門..
06.12 - 簽訂南科台積電 14P4 防爆門工程合約.
03.16 - 通過防火門試驗120A,重型單扇電動橫拉防爆門.
01.04 - 通過防爆門鑑定6PSI,雙扇重型電動推開防爆門.

2012年運用實務

10.03 - 簽定高雄日月光半導體防爆門,洩爆窗,防爆牆工程.
09.07 - 簽定龍潭營區軍用防爆門,洩爆百葉窗工程.
08.23 - 簽定台北內湖中興社大樓防爆門,防爆天花板,洩爆窗工程.
08.09 - 簽定竹科台積電12P6防爆門工程.
08.09 - 簽定南科聯電12P3P4防爆門,防爆牆,洩爆窗修繕工程.
08.07 - 簽定南科台積電14P5防爆門,洩爆窗工程.
07.16 - 簽定台中勝華科技新建廠洩爆窗工程.
06.27 - 簽定台中誠研科技新建廠防爆門,洩爆屋頂工程.
06.18 - 新加坡商英特格特氣室洩爆窗現場測試驗收ok.
05.15 - 簽定平鎮工業區全新光電新建廠防爆洩爆工程.
05.05 - 簽定太平洋電線電纜集塵器桶槽洩爆裝置.
04.18 - 簽定竹科新加坡商英特格台灣分公司特氣室防爆工程.
04.15 - 簽定南科台積電14P5新建案防爆門洩爆窗工程.
03.25 - 簽定新竹標準局防爆門工程.
03.22 - 簽定彰化寶德科技洩爆窗工程.
03.14 - 簽定竹科台積電12p4防爆天花板工程.
02.09 - 簽定中科台積電15p3防爆門工程.
01.25 - 簽定高雄華泰電子防爆門工程.
01.12 - 簽定台灣留蘭香化學倉庫防爆門工程.
01.10 - 簽定楊梅合晶科技洩爆屋頂工程.
01.08 - 簽定竹科坤鉅科技特氣室防爆洩爆工程.
01.05 - 簽定中租建設天母御璽安全避難室工程.

2013年運用實務

12.10 - 簽定台灣通用器材防爆牆,防爆門,洩爆窗工程.
11.14 - 簽定南科台積電14P7防爆門工程.
07.17 - 簽定板橋協益電子洩爆窗更新工程.
06.18 - 簽定南科台積電14P5-DCS防爆門工程.
05.23 - 簽定南科台積電14P5-BSGS防爆門,洩爆窗工程.
05.20 - 簽定竹科台積電12P6防爆牆工程.
04.17 - 簽定竹科聚成科技防爆門,防爆牆,洩爆窗修繕工程.

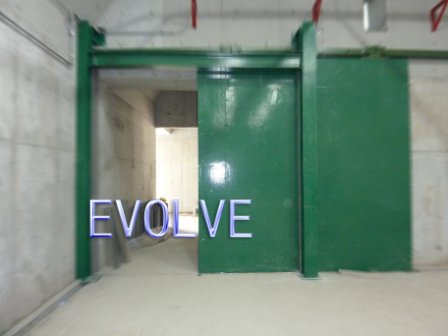

04.08 - 簽定左營TC專案防爆門工程.
02.20 - 簽定板橋中國探針防爆門工程.

2014年運用實務

10.27 - 簽定台電林口長庚醫院防爆門工程.
10.20 - 簽定陣地33-3工程軍用防爆門工程
10.15 - 簽定台電林口訓練中心防爆門工程.
08.12 - 簽定清華大學實驗室防爆門,洩爆窗工程.
07.28 - 簽定竹科中德電子洩爆窗工程.
07.08 - 簽定雙信企業防爆櫃防彈玻璃案.
07.04 - 簽定竹科台積電12P6氫氣室新設工程(防爆門,防爆牆,防爆天花板,洩爆窗).
05.10 - 簽定竹科台積電12P6氣體站防爆牆工程.
04.29 - 簽定竹科台積電12P5氫氣室新設工程(防爆門,防爆牆,防爆天花板,洩爆窗).
03.17 - 通過CNS12514防火防爆牆耐火試驗二小時.
03.06 -簽訂台電林口訓練中心集塵器洩爆口設備.
02.17 - 通過外開專用防爆門防火試驗F120A.

2015年運用實務

08.17 - 簽定中科美光科技防爆門工程.
06.10 - 簽定國軍陣地32-3營區防爆門工程.
04.16 - 簽定南科台積電14P7HPM2防爆工程(防爆門,洩爆窗,洩爆屋頂).
03.25 - 簽定竹北南茂科技防爆室新設工程(防爆門,防爆牆,防爆天花板,洩爆窗)..
03.09 -簽訂林口長庚醫院癌症中心防爆門工程.
01.20 - 簽定台灣通用氫氣室新設工程(防爆門,防爆牆,防爆天花板,洩爆窗).

2016年運用實務

01.04 - 簽定中美矽晶 宜蘭廠防爆門工程.
01.07 - 簽定南科群創科技L6防爆門,洩爆窗工程.
02.16 - 簽定中科台積電15P5,CUP/BSGS防爆門.
03.25 - 簽定大東樹酯,洩爆窗工程..
03.09 - 簽訂林口長庚醫院癌症中心防爆門工程.
04.07 - 簽定南科群創科技G8.6防爆門,洩爆窗工程.
04.18 - 簽定中科台積電15P5,FAB防爆門.
04.29 - 簽定竹南超豐電子防爆門,洩爆窗,防爆牆,防爆天花板工程.
05.09 - 簽定陣地專案32-1防爆門.
05.20 - 簽定竹科力成科技二廠防爆門,洩爆窗,防爆牆,防爆天花板工程.
06.08 - 簽定桃園世界先進三廠防爆門,洩爆窗,防爆牆,防爆天花板工程.
07.15 - 簽定龍潭Apple研發基地洩爆窗工程.
